施工事例


施工会社 金城重機株式会社
工種 既存杭引抜工事(場所内杭)
現場住所 沖縄県那覇市某所
工法 オールケーシング工法
引抜杭明細 場所打ち杭
φ1000 掘削長9.5m 杭実長9m 8本
合計 8本
使用機械 RT200-AII 全周掘削機 1台
7120G 相判クレーン 1台
0.7m3 ニブラー用油圧ショベル 1台
0.3m3 油圧ショベル 1台
埋め戻し材


 本現場は、通電用鉄塔の杭基礎撤去工事です。
現場が那覇空港・航空自衛隊基地内ということで一定の制約はありますが、現場内は自由に取り回し可能な広さがありました。
現場地層はN値5〜15程度の粘土層がGLより7m程度まで、それ以降は島尻泥岩層の風化部、泥岩層でした。

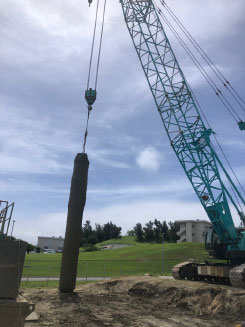

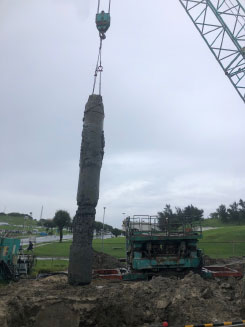

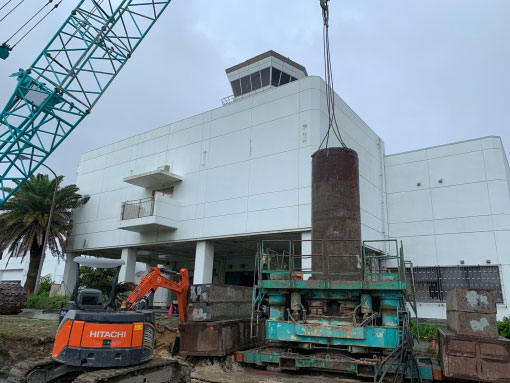

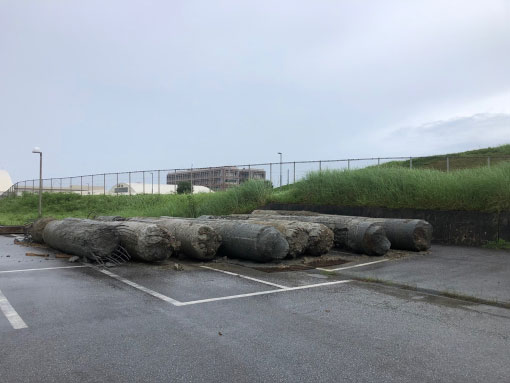

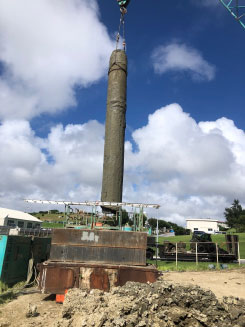

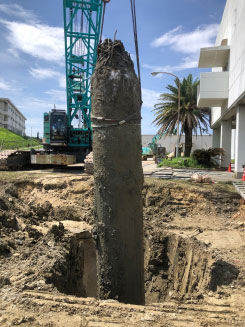

全周回転掘削機によるオールケーシング工法で所定位置まで縁切り削孔をし杭体にワイヤーを掛け引抜く方法で撤去をしました。




01   02

01
